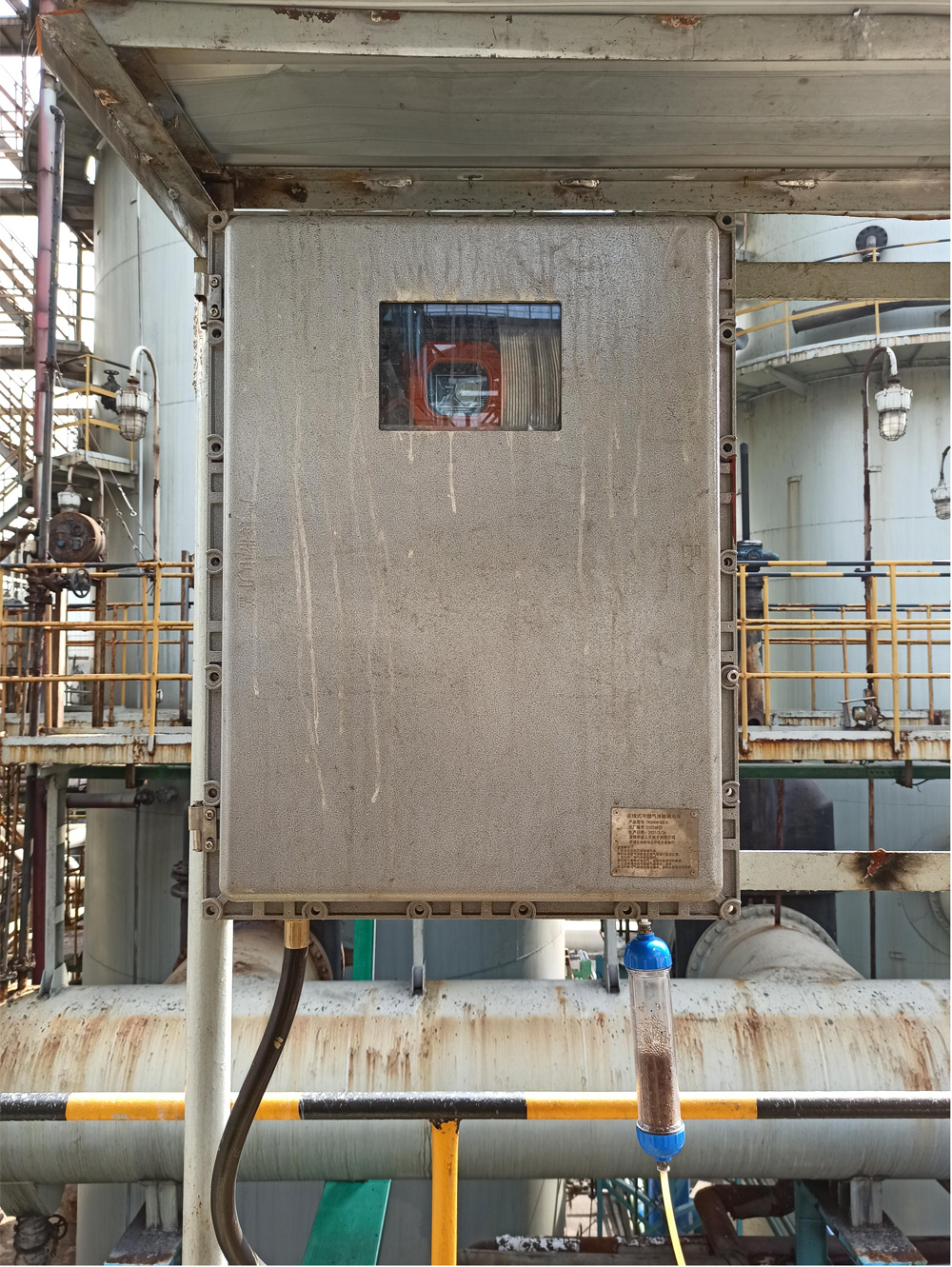

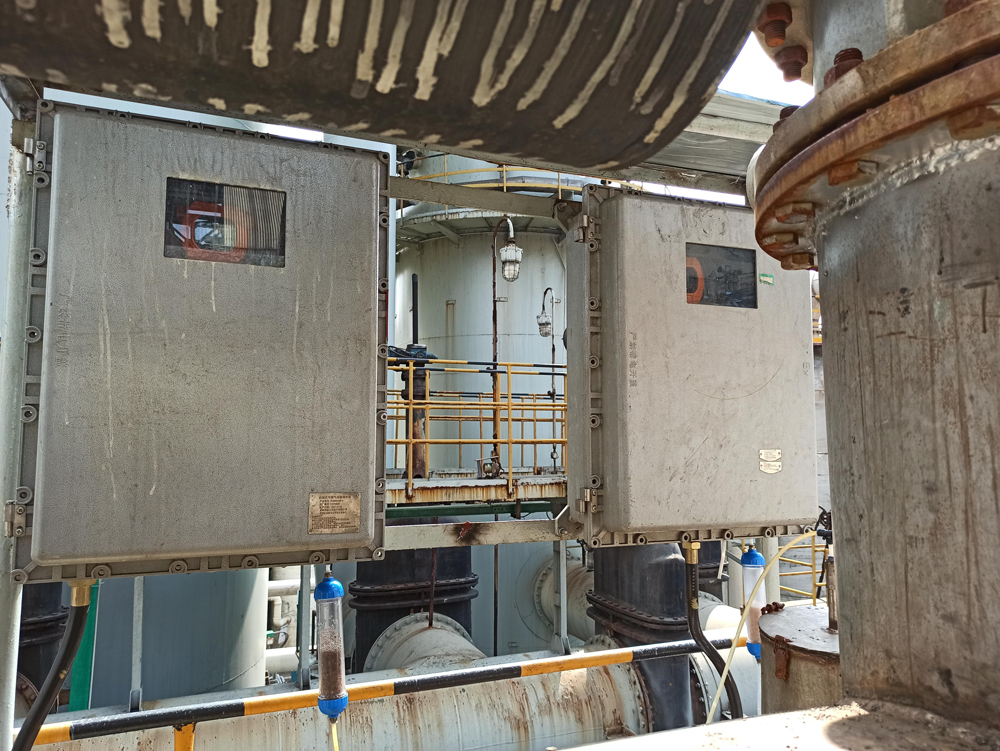

一.現場安裝圖

二、方案解析

1. 環境：尾氣排放口，高溫，高濕;

2. 選用產品型號：TH2000預處理系統,MIC-600固定復合式系列;

3. 監測因子：有機揮發性氣體TVOC、硫化氫H2S、氨氣NH3;

4. 傳感器：分別為PID光離子，電化學，電化學

5. 信號傳輸：4-20mA信號接入PLC系統進行集中監控;

說明：由于現場排放尾氣溫度過高(100攝氏度以上)，并且濕度太大，傳感器直接測量會影響使用壽命，并且客戶現場要求設備具有防爆;故加裝TH-2000-C-EX預處理系統，內置抽氣泵將尾氣抽取到監測系統進行降溫，除濕等操作后輸送到MIC-600氣室進行有害因子檢測，并將檢測后的信號通過4-20mA信號傳輸?shù)絇LC進行集中監控。
