★方案背景：

★過濾前工況：氨氣檢測儀最大量程要求15000mg/Nm3，檢測點：壓力3.5kpa，溫度：75度，濕度比較大，含水量90%RH。務必需要防爆裝置。

★過濾后工況：氨氣濃度比較少，量程要求0~20mg/Nm3，檢測點：壓力常壓，溫度：常溫，濕度比較大，含水量90%RH。務必需要防爆裝置。

根據以上情況，推薦裝置如下：

★過濾前需將75度降溫至30度左右，由于氨氣濃度高，氨氣檢測儀需要用TDLAS可調諧二極管激光檢測原理。由于濕度大，需要用雙級電子冷凝除濕系統，電源管理和保護系統。必須配備防爆箱。

★過濾后常溫，氨氣濃度低，氨氣檢測儀用常規電化學檢測原理即可。由于濕度大，需要用雙級電子冷凝除濕系統，電源管理和保護系統。必須配備防爆箱。

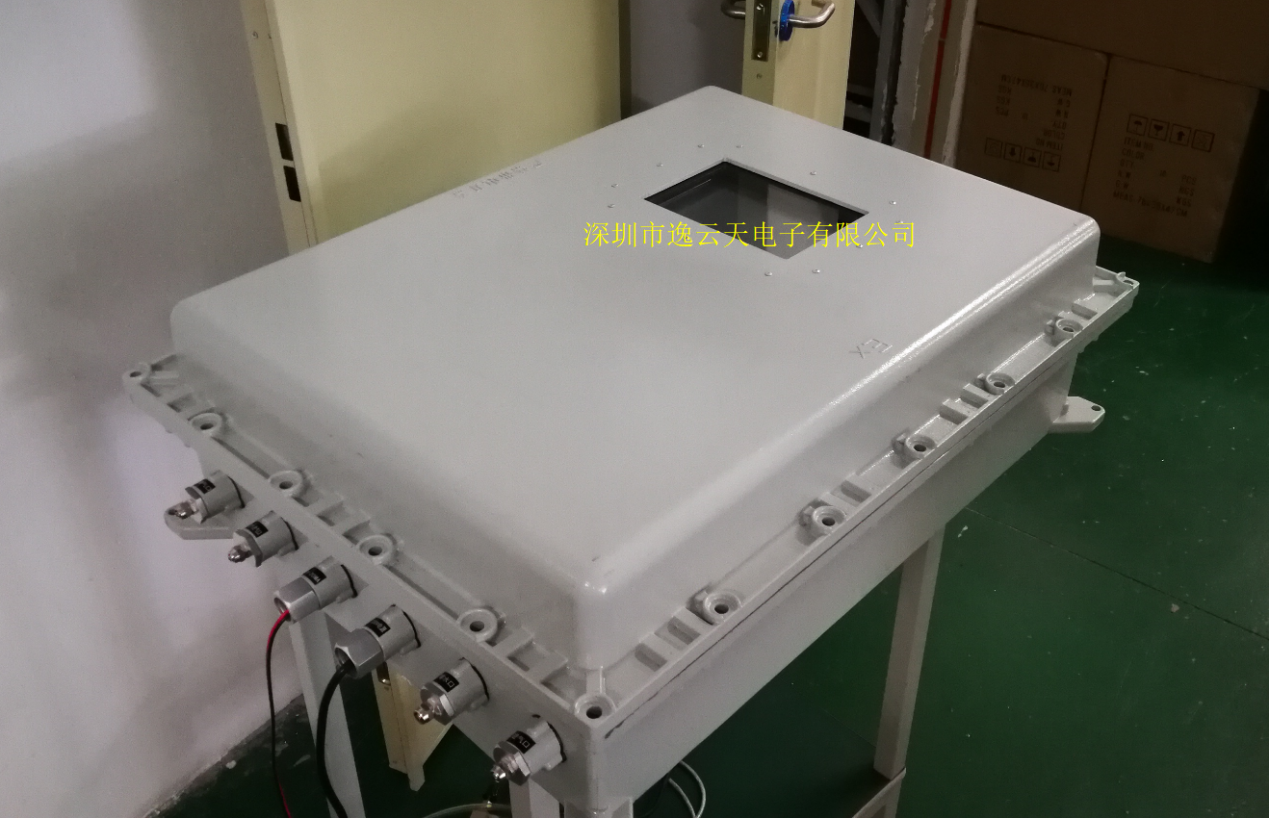

氨氣在線監測系統TH2000型，(實物圖，防爆型)

系統簡介

TH2000在線監測系統主要原理是：采樣單元采集現場的被測氣體，預處理單元對氣體進行降溫、除濕、過濾粉塵，氣體檢測單元檢測分析被輸送過來的氣體，在顯示屏上實時顯示被測氣體濃度，并將數據信號向外傳輸到PLC或者電腦等終端。輸出信號：4-20mA或RS485，整個過程為自動化處理，不需人為干預處理。

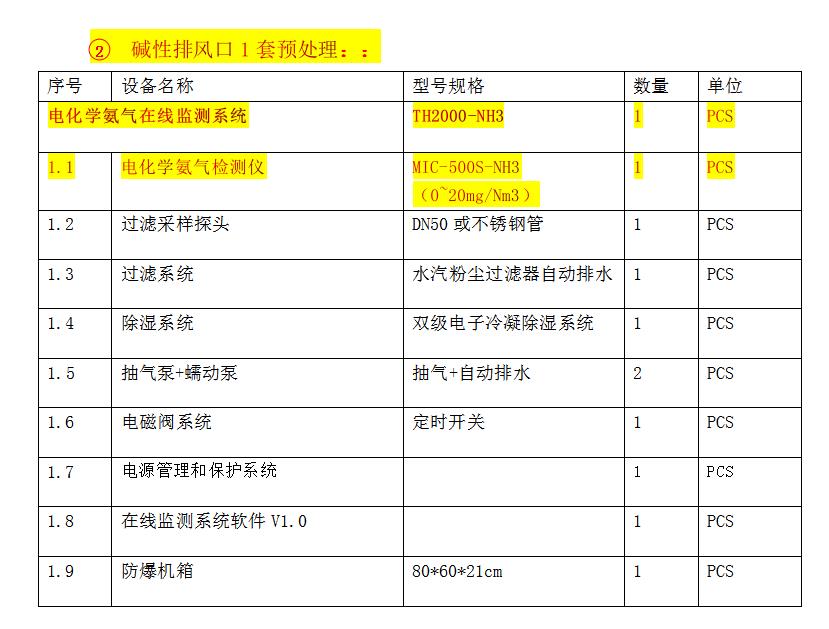

系統配置清單

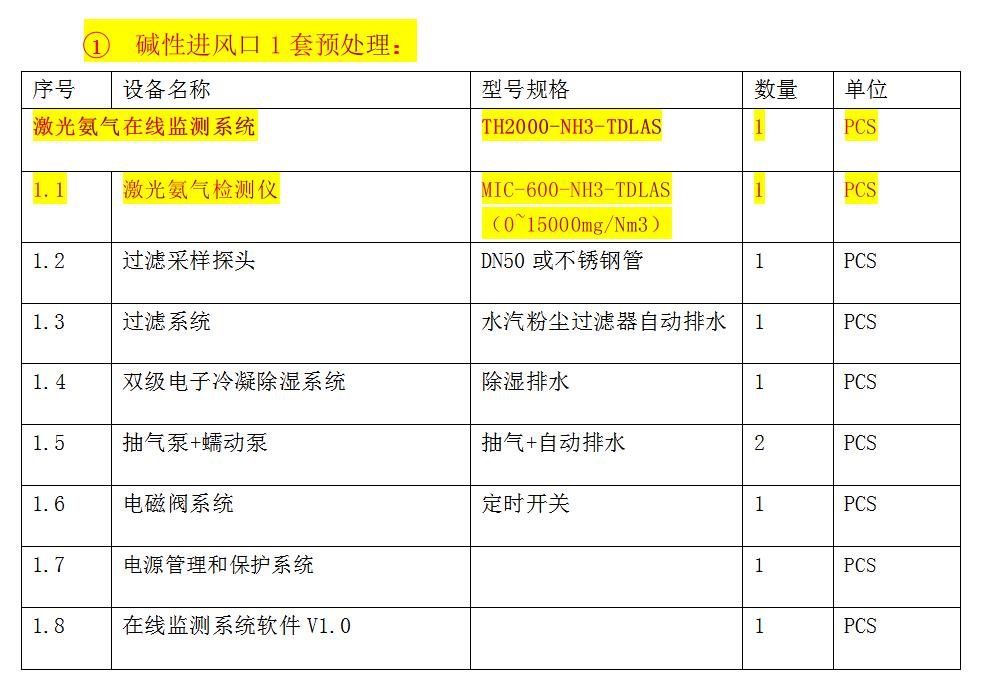

供貨主設備清單

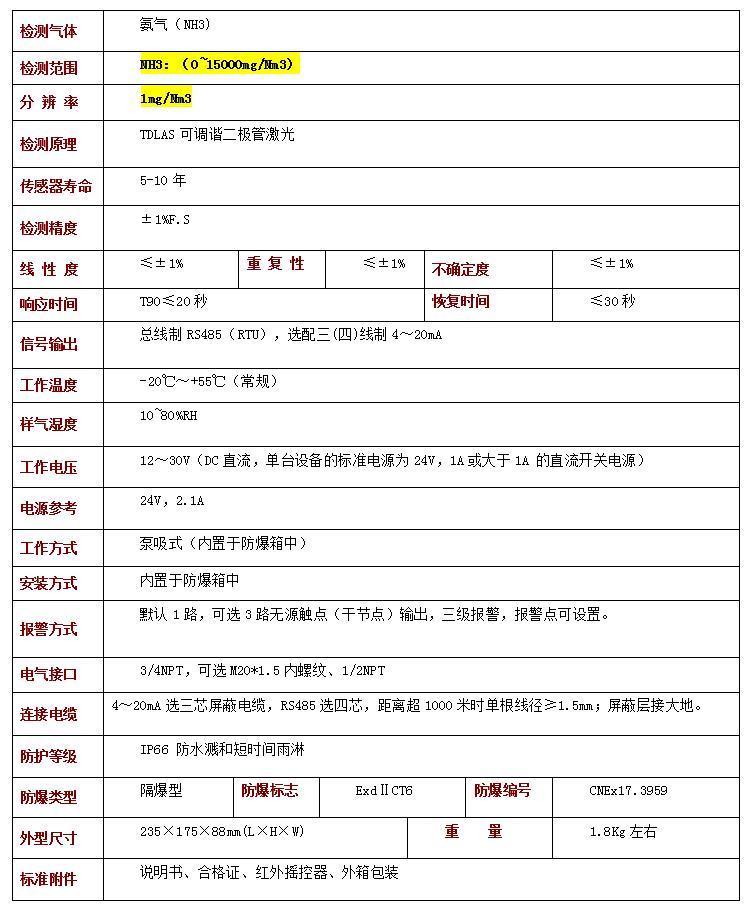

內置激光氨氣檢測儀技術參數

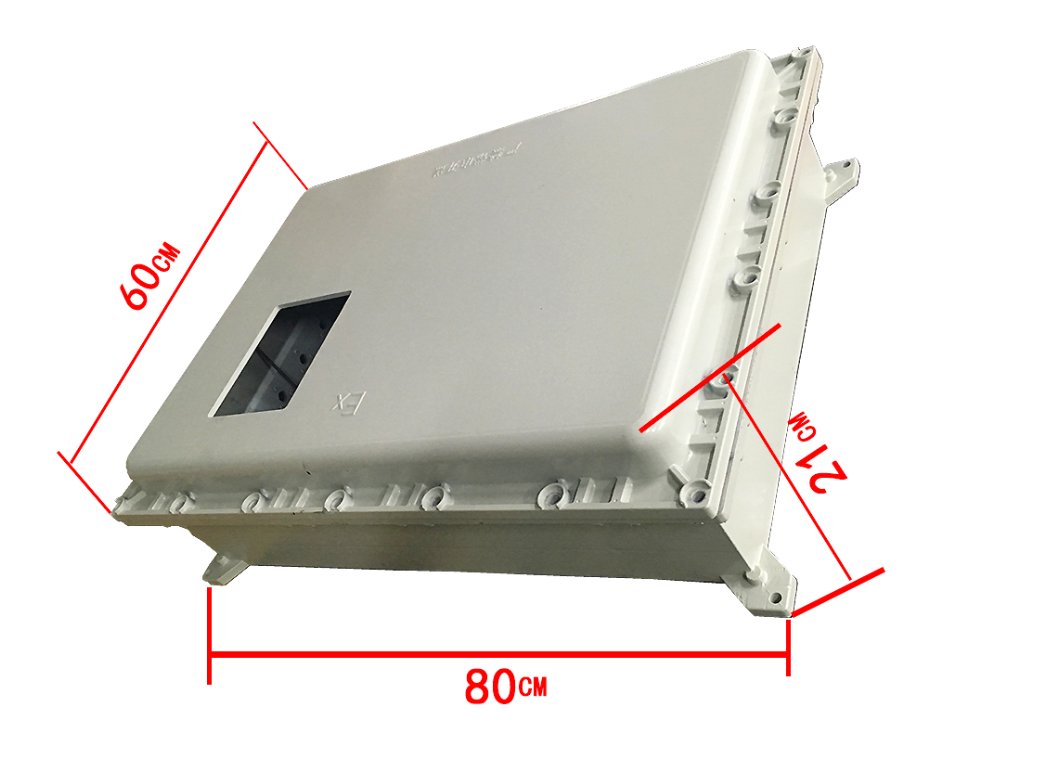

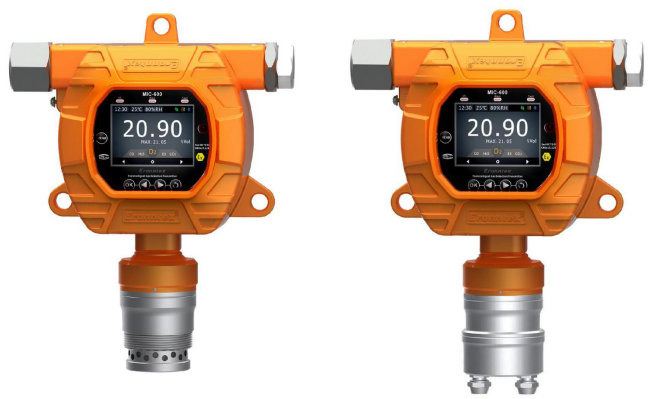

外形圖：

MIC-600在線式復合型氣體檢測儀產品功能特點：

★可以同時檢測1～6種氣體，單位自由切換 單位可選：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L。

★多樣化通訊方式

標準總線RS485(modbus-RTU)和 4～20mA標準信號同時輸出;

選配功能：可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、 無線傳輸(2～5公里或不限距離);兼容二次儀表、數據采集模塊、PLC、DCS系統，可驅動相關設備。可通過有線或無線遠程傳輸、網絡傳輸進行實時監控;

★紅外遙控

標配紅外遙控器，通過紅外遙控器功能鍵可進行一鍵式操作，可實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠等功能。

★豐富的人機界面

2.5寸高清彩屏，顯示實時濃度、報警、時間、溫度、濕度、存儲等信息;菜單界面采用高清仿真圖形顯示各個菜單的功能名稱。

★大容量數據存儲功能(容量可定制)，支持多種存儲方式，可選配遠程無線傳輸功能

標配10萬條數據存儲容量;可選配SD卡存儲功能，支持實時存儲、定時存儲，或只存報警濃度數據;支持本機查看、刪除數據，也可通過RS485接口上傳到電腦進行數據分析或打印。

★三種顯示模式可切換

同時顯示四種氣體濃度，大字體循環顯示單通道氣體的濃度，實時曲線顯示。

★圖形化顯示，以曲線形式反映一段時間內氣體濃度變化走勢

●數據恢復功能，如遇誤操作可以選擇部分或全部恢復

●可設置是否顯示最大值、最小值、平均值

●高精度溫濕度測量(選配)

●多種報警方式，報警時多方位立體指示報警狀態

包含：3組繼電器開關量輸出、顯示屏視覺報警。報警種類包含：濃度報警、欠壓報警、故障報警。

●多種報警模式設置：低報警、高報警、區間報警、加權平均值報警

●誤操作識別功能： 濃度校準誤操作自動識別并阻止，能避免人為因素造成的不良

●零點自動跟蹤，長期使用不受零點漂移影響

●目標點多級校準，保證測量的線性度和精度

●中英文界面可選擇

●工作溫度：-20～+55℃，支持溫度補償

●日志記錄

記錄校準日志、維修日志、故障記錄、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能。

●本安電路設計，防爆，具有二級防雷、防靜電能力。滿足國家標準，抗高強度脈沖浪涌

電流沖擊。具有防反接功能。符合EMI、EMC標準。

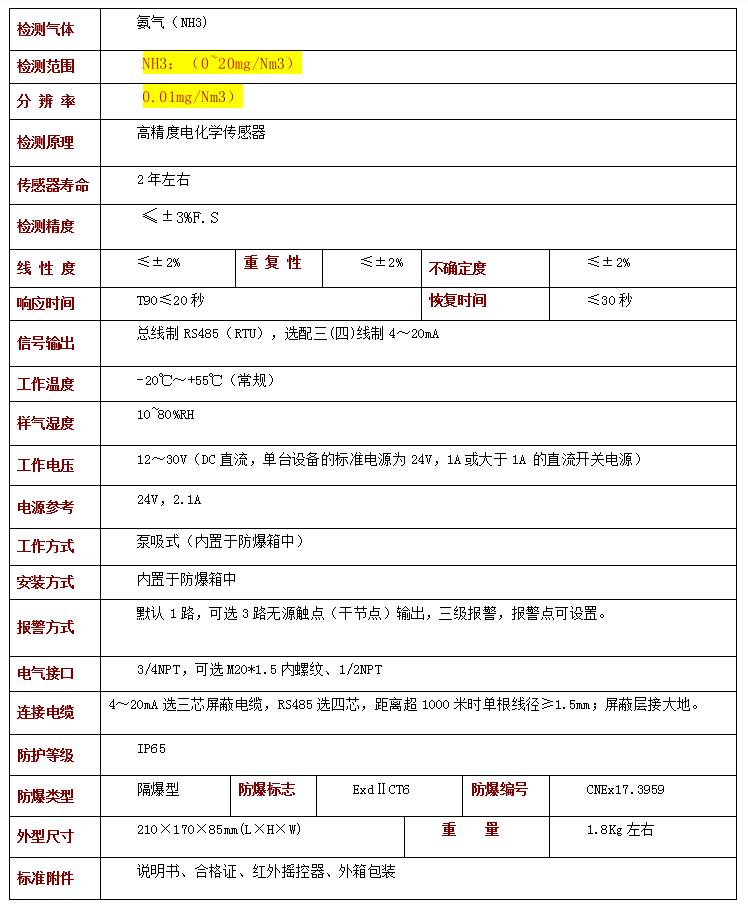

內置電化學氨氣檢測儀技術參數

外形圖：

MIC-500S固定式氣體檢測儀功能特點：

●防高濃度氣體沖擊的自動保護功能

●防反接設計，任意形式的反接都不會損壞儀器

●兩個電纜進線口，方便現場安裝

●獨立氣室結構，響應迅速, 優異的長期穩定性

●濃度顯示單位可自由切換

●中文或英文界面可選擇

●寬工作溫度：-20～+55℃，支持溫度補償

●零點自動跟蹤，長期使用不受零點漂移影響

●目標點多級校準，保證測量的線性度和精度

●多種報警模式設置：低報警、高報警、區間報警、加權平均值報警

●誤操作識別功能：濃度校準誤操作自動識別并阻止，避免人為因素造成不良

●多種通訊方式可供選擇

標準總線RS485(modbus-RTU)和 4～20mA標準信號同時輸出;

選配功能：可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、 無線傳輸(2～5公里或不限距離);兼容二次儀表、數據采集模塊、PLC、DCS系統，可驅動相關設備?？赏ㄟ^有線或無線遠程傳輸、網絡傳輸進行實時監控;

●紅外遙控

標配紅外遙控器，通過紅外遙控器功能鍵可進行一鍵式操作，可實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠等功能。

●豐富的人機界面 1.7寸高清彩屏，顯示實時濃度、報警狀態。

●高溫氣體檢測(選配) 選配高溫高濕預處理系統可檢測高溫煙氣。

●數據恢復功能，如遇誤操作可以選擇部分或全部恢復

●可設置是否顯示最大值、最小值

●多種報警方式，報警時多方位立體指示報警狀態

包含：2組繼電器開關量輸出，、顯示屏視覺報警。

報警種類包含：濃度報警、故障報警。

●日志記錄

記錄校準日志、維修日志、故障記錄、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能。

●本安電路設計，防爆，具有二級防雷、防靜電能力。滿足國家標準，抗高強度脈沖浪涌電流沖擊。具有防反接功能。符合EMI、EMC標準。

技術資料清單

氣體在線監測預處理系統配件清單：

在線監測預處理系統 1套(內含對應氣體檢測儀1臺)

產品說明書 1本

紅外遙控器1個

上位機電腦連接軟件(電子郵件形式免費發送)1份

RS485 modbus(RTU)通信協議(電子郵件形式發送) 1份

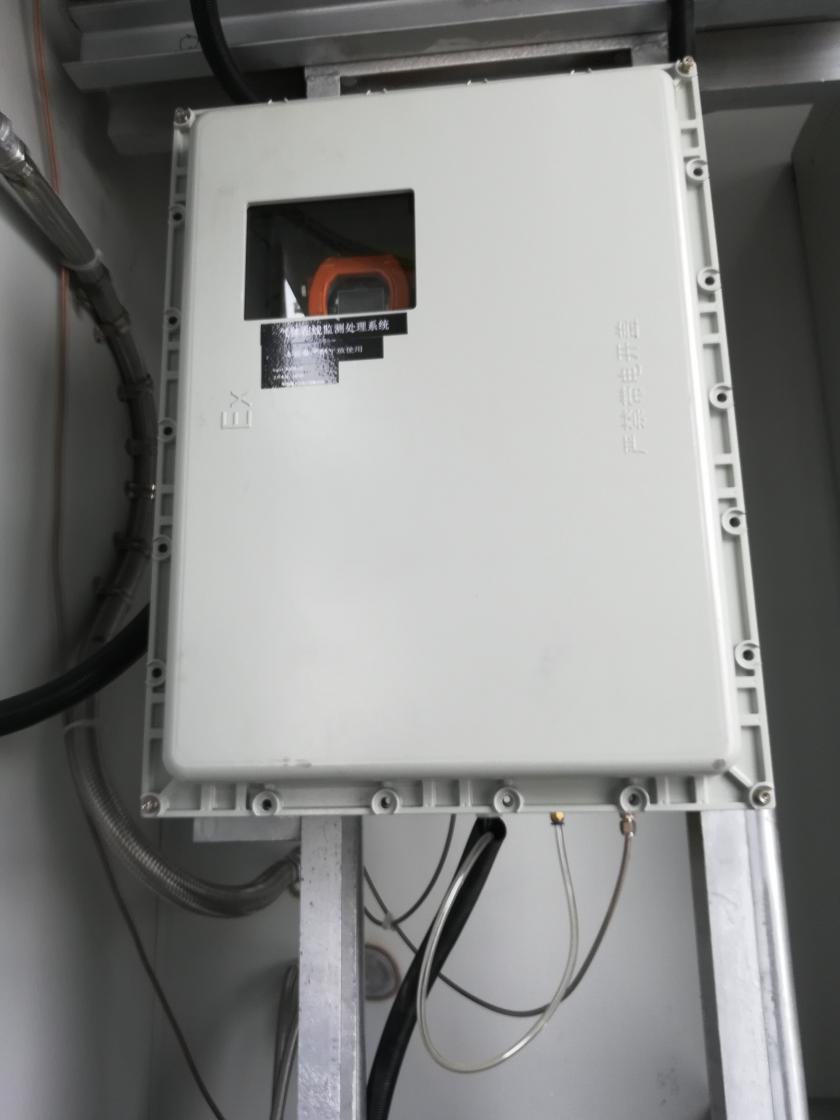

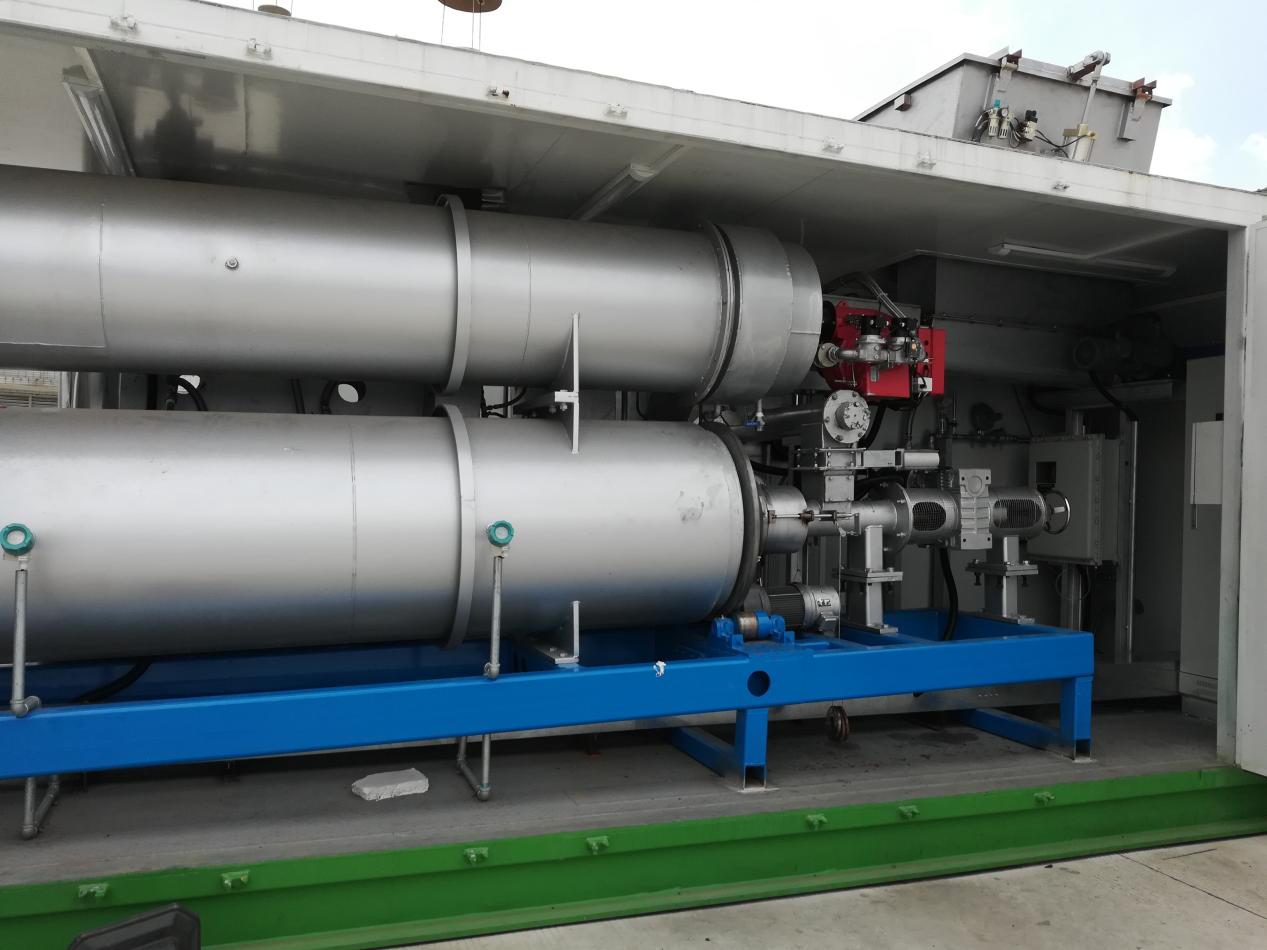

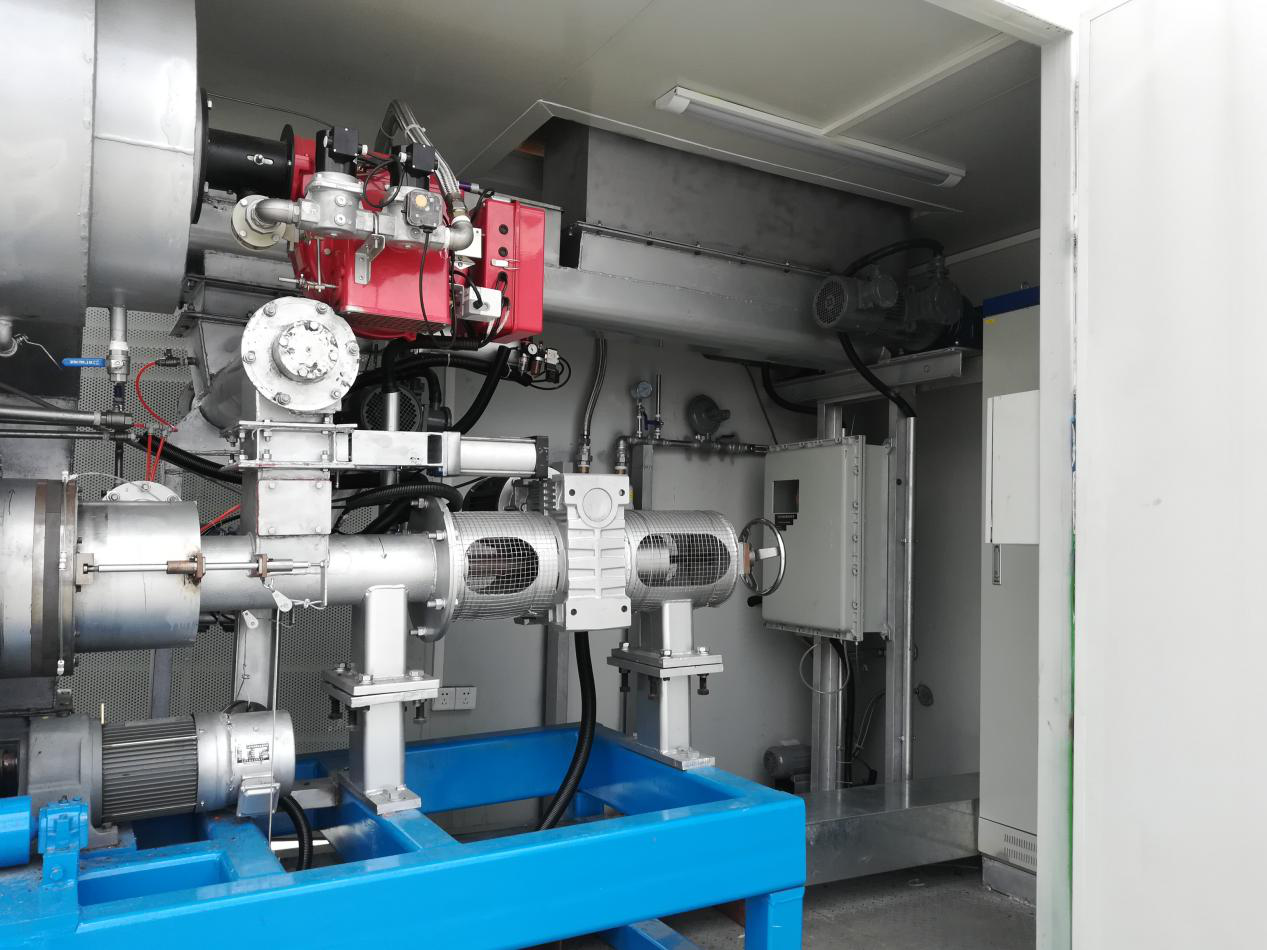

現場安裝案例
